一、摩擦磨損試驗研究的必要性

    要研究摩擦學的理論，確定各種因素對摩擦、磨損性能的影響，研究新的耐磨、減摩及摩阻材料和評定各種耐磨表面處理的摩擦、磨損性能，必須掌握摩擦磨損試驗技術。

    摩擦磨損試驗技術包括兩個方面，即：摩擦磨損試驗方法和摩擦磨損試驗測試裝置。

二、摩擦磨損試驗的分類

目前采用的試驗方法可以歸納為下列三類：

    1、實驗室試件試驗

    根據給定的工況條件，在通用的摩擦磨損試驗機上對尺寸較小、結構簡單的試件進行試驗。

    由于實驗室試驗的環境條件和工況參數容易控制, 因而試驗數據的重復性較高，試驗周期短，試驗條件的變化范圍寬，可以在短時間內取得比較系統的數據。

    但由于試驗條件與實際工況不完全符合，因而試驗結果往往實用性較差。

    實驗室試驗主要用于：各種類型的摩擦磨損機理和影響因素的研究，以及摩擦副材料、工藝和潤滑劑性能的評定。

    2、模擬性臺架試驗

    在實驗室試驗的基礎上，根據所選定的參數設計實際的零件，模擬零件的實際工作條件，進行臺架試驗。

    由于臺架試驗的條件接近實際工況，增強了試驗結果的可靠性。同時，通過試驗條件的強化和嚴格控制，也可以在較短的時間內獲得系統的試驗數據；并且能夠預先給定可控制的工況條件，并能夠測得各種摩擦磨損的參數，進行摩擦磨損性能影響因素的研究。

    臺架試驗的主要目的在于：校驗實驗室試驗數據的可靠性和零件磨損性能設計的合理性。

    常見的臺架試驗臺有：軸承試驗臺、齒輪試驗臺、凸輪挺桿試驗臺等。

    3、實際使用試驗

    在上述兩種試驗的基礎上，對實際零件進行使用試驗，使用試驗是在實際運轉現場條件下進行的。

    這種試驗的真實性和可靠性最好。

    但是試驗周期長、費用大，試驗結果是各種影響因素的綜合表現，因而難以對試驗結果進行深入分析。這種方法通常用作檢驗前兩種試驗數據的一種手段。

    上述幾種類型的試驗各有特點，在磨損磨損研究工作中，通常先在實驗室里進行試樣試驗，然后再進行模擬性臺架試驗和實際使用試驗，構成一個所謂的“實驗鏈”。

三、摩擦磨損試驗的模擬問題和試驗參數選擇

    1、摩擦磨損試驗?zāi)M

    摩擦磨損性能是摩擦學系統在給定條件下的綜合性能，因此，試驗結果的普適性較低。所以在實驗室試驗時，應當盡可能地模擬實際工況條件。

    2、試驗參數的選擇

    模擬的摩擦磨損試驗系統中最多有四種參數可以與實際摩擦系統不同：①載荷；②速度；③時間；④試樣尺寸和形狀。而在其他方面，例如摩擦運動方式、引起磨損的機理、組成摩擦系統的各要素及其材料性質、摩擦?xí)r的溫度及摩擦溫升、摩擦系數等模擬的和實際的系統兩者必須相同或相似。

四、摩擦磨損試驗機

    1、摩擦磨損試驗機分類

    按摩擦副的接觸形式和運動方式分：點、線、面接觸；滑動、滾動、滾滑、往復運動。

    2、常用的摩擦磨損試驗機

    (1)四球式試驗機

    ★工作原理：由四球(1個上球3個下球)組成摩擦副(如上圖所示)，上球卡在夾頭內，下球組固定不動，上球與下球組相接觸。工作時，上球由主軸帶動旋轉，通過加載系統向下球組加載。

    ★主要用途：主要用來評定潤滑劑的性能。

    該試驗機的評定指標有：

    磨損--負荷曲線：在雙對數坐標上，基于不同負荷下三個固定鋼球的平均磨痕直徑所作的曲線。

    赫茲線：由于彈性變形所產生的圓形接觸面的理論直接與靜載荷的關系。

        ①最大無卡咬負荷PB：在試驗條件下不發生卡咬的最高負荷，它代表油膜強度。

        卡咬：鋼球摩擦面之間出現局部的金屬轉移。這種現象以摩擦和磨損增大為標志，并導致三個固定球上呈現粗糙的磨痕，轉動球上呈現粗糙的環。

        ②燒結負荷PD：試驗條件下使鋼球發生燒結的最低負荷，它代表潤滑劑的極限工作能力。

        燒結：試件摩擦面之間出現金屬熔化，并使之相互結合的現象，此時四個球就燒結在一起形成寶塔形。

    (2)環塊式試驗機，又稱Timken（梯姆肯）試驗機。

    ★工作原理：主動件是標準旋轉圓環，被動件是被固定的標準尺寸矩形塊。通過測量不同載荷下，被動試件矩形塊上出現的條形磨痕寬度，以及摩擦副材料間的摩擦力、摩擦系數，來評定潤滑劑的承載能力以及摩擦副材料的摩擦磨損性能。

     ★主要用途：用于線接觸摩擦副的摩擦磨損試驗。

    (3)銷盤式試驗機

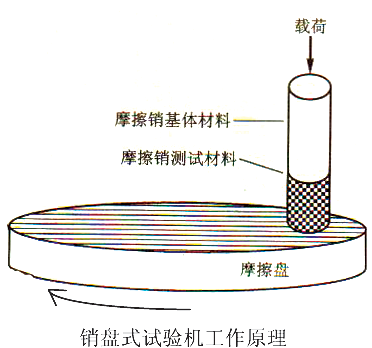

    ★工作原理：試驗時，銷固定不動，盤做旋轉運動。通過力傳感器采集試驗過程總摩擦力和載荷的變化，通過位移傳感器對試樣的總磨損進行測量。

    ★主要用途：用于面接觸摩擦副的摩擦磨損試驗，在滑動條件下，評價材料的摩擦系數和磨損率，研究工況參數對摩擦性能和磨損機理的影響，是目前用途最廣泛的摩擦磨損試驗設備。
五、摩擦磨損試驗中的參數測量
    1、摩擦系數或摩擦力的測量

    ①機械式：

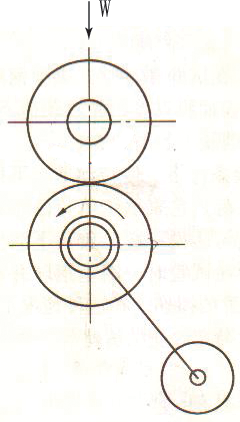

   載荷W通過上試件1加到下試件2上。下試件(半徑為r)旋轉，上試件固定。試樣間的摩擦力使下主軸產生一個力矩，此時與主軸相連的砝碼產生一個偏角，來平衡摩擦力產生的摩擦力矩，偏角反應了摩擦力矩P的大小，可以直接從標尺讀出，由此摩擦力矩可以換算出試件上的摩擦系數μ

   μ= P/(W r)

    ②電測法：把壓力傳感器附加到測力元件上，將摩擦力轉換成電信號，輸入到測量和記錄儀上，自動記錄下摩擦過程中摩擦力的變化。這種方法目前已普遍應用。

    2、磨損量的測量

    機械零件的磨損量可以用磨下材料的質量、體積或者磨去的厚度來表示。

    ① 磨損重量計量法

    a.稱重法：

    用稱量試件在試驗前后的質量變化來確定磨損量。這種方法簡單，采用最普遍。通常采用精密分析天平稱重，測量精度為0.1mg。

    ●由于測量范圍的限制，稱量法僅適用于小試件。

     ●為保證稱重的精度，試件在稱重前應當清洗干凈并烘干，避免表面有污物或濕氣而影響重量的變化。

    ●對于多孔性材料，在磨損過程中容易進入油污而不易清洗，稱重法往往誤差很大。

    ●若試件在摩擦過程中重量損失不大，而只發生較大的塑性變形，則稱量法不能反映表面磨損的真實情況。

    b.沉淀法或化學分析法：

    將潤滑油中所含的磨屑經過過濾或者沉淀分離出來，再由稱重法測量磨屑質量。也可以采用定量分析化學的方法測量潤滑油中所含磨屑的組成和質量。

    ② 磨損厚度計量法

    a.測長法：

    測長法是測量摩擦表面法向尺寸在試驗前后的變化來確定磨損量。

    常用測量長度儀器，如千分尺、千分表、測長儀、萬能工具顯微鏡、讀數顯微鏡等。

    為了便于測量，往往在摩擦表面人為地做出測量基準，然后以此測量基準來量度摩擦表面的尺寸變化，測量基準是根據試件形狀和尺寸，在不影響試驗結果的條件下設置的，其形式有：

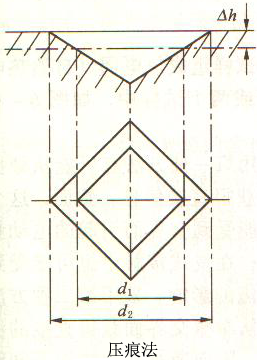

    ★壓痕法：壓痕法是通過事先在試樣表面壓出壓痕，再根據磨損前后壓痕尺寸的變化來計算試樣的磨損量。

    如磨損試驗前用維氏硬度計壓頭在試樣表面上打出壓坑，如圖所示，測出其對角線長度d2，試驗后再測出壓痕的對角線長度d1，則試驗中磨損的深度為：△h=(d2-d1)/m。

    因為壓痕過程并非是完全塑性變形, 所以壓坑與壓頭的形狀不完全相同。

    考慮彈性變形的影響應將m 數值增大。當錐面角α=136°時, 根據經驗可按以下數值選取:塑性良好的金屬例如鉛, 選取m=7; 鑄鐵, 選取m=7.6 ～ 8.2；軸承鋼, 選取m=7.7～8.4。

    壓痕法產生誤差的另一個因素是壓坑四周形成鼓起, 使表面形狀變化，并影響摩擦副的配合性質和磨損測量精度。

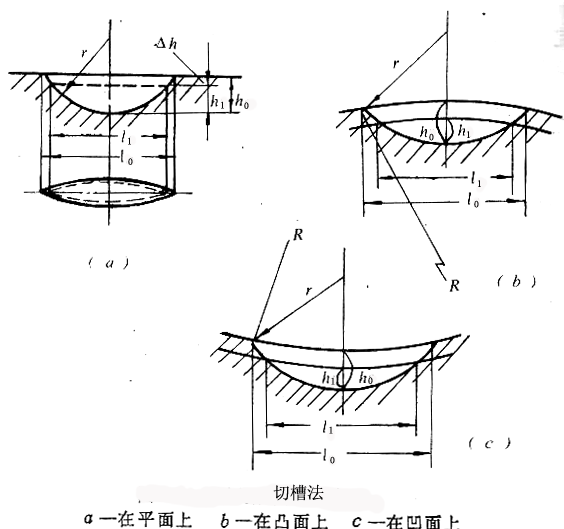

   ★切槽法：切槽法測磨損與壓痕法十分相似, 用回轉刀具刻出月牙形槽，切槽法排除了彈性變形回復和四周鼓起的影響。根據幾何關系，切槽寬度和磨損深度的關系為：

r-刀刃的回轉半徑；R-試件的表面曲率半徑，平面時R=∞，凸面用“+”，凹面用“-”

    當磨損厚度不超過表面粗糙峰高度的磨損時，用表面輪廓儀可以直接測量磨損前后表面輪廓的變化來確定零磨損量。

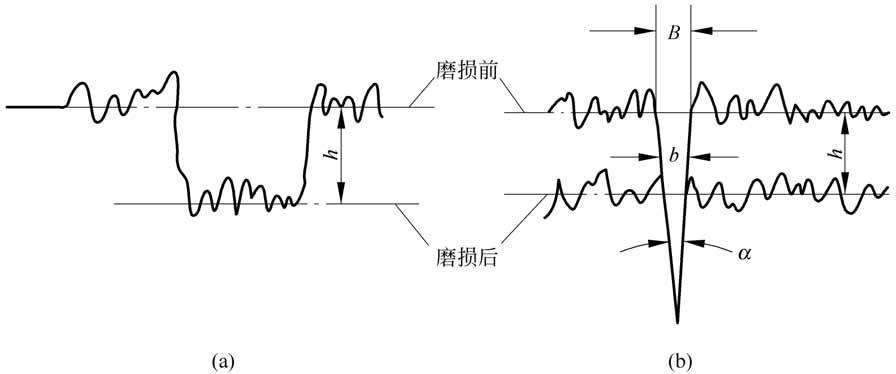

    當測量磨損厚度超過表面粗糙度的磨損必須采用測量基準。下圖給出兩種測量基準, 圖 是用未磨損表面作為基準, 而圖是在表面上開設一個楔形槽, 根據磨損前后楔形槽寬B和b的數值計算磨損厚度h。

    c.非接觸式測量法：

    以上測量磨損量的方法都要拆卸部分機器零件，當重復試驗時，反復拆卸會改變試樣的相對位置，破壞摩擦表面的磨合性。用非接觸式測量法可以避免這方面的缺陷。

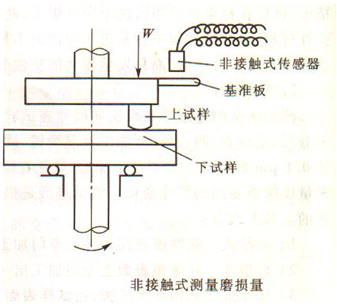

    非接觸式測量磨損方法的原理如圖所示：非接觸式傳感器裝在靠近基準板的地方。此基準板與上試樣連為一體。

    當磨損使上試件下沉?xí)r，則傳感器與基準板之間間隙增加，傳感器得到此位移信號，經儀表檢測放大就可以反映出磨損變化情況。

   ③ 磨損體積計量法

    a.放射性同位素法：

    將摩擦表面經放射性同位素活化, 則在磨損過程中落入潤滑油中的磨屑具有放射性。因此定期地測定潤滑油的放射性強度, 就可以換算出磨損量隨時間的變化。

    放射性同位素方法最大的優點是測量磨損量的靈敏度高, 可達10^-7～10^-8g。

    沉淀法（或化學分析法）和放射性同位素法這兩種方法測量的是整個表面的總磨損量，無法確定摩擦表面的磨損分布。此外，潤滑油的合理取樣是保證測量精度的關鍵。

    3、摩擦溫度的測量

    摩擦?xí)r，接觸表面溫度高低和分布情況對摩擦磨損性能影響很大，因此測量摩擦表面溫度很重要。

    測量摩擦副表面溫度的主要方法有熱電偶和遠紅外輻射測溫法。

六、磨損微粒的分析技術
    對磨損產物－磨粒的成分和形態的分析，不僅是研究磨損機理的主要方法之一，而且是工程上磨損預測和工程監控的重要手段。
    1、光譜分析法：
    光譜分析是利用組成物質的原子在一定條件下能發射具有各自特征的光譜的性質，用來分析潤滑油中的金屬含量。
因為每種元素都有各自的特征光譜線，并且每種元素所發射特征光譜線的強度都與它在物質中的含量有關，所以可通過對光譜分析，確定物質中含有的化學成分及含量。
光譜分析法具有極高的靈敏度和準確度，且分析速度快，通常應用于鐵路機車和船舶柴油機以及航空發動機的磨損檢測，以防止故障發生。
    2、鐵譜分析法：

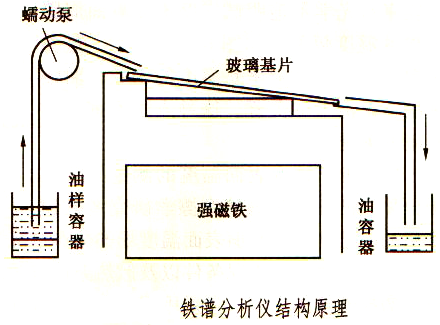

    分析式鐵譜儀的結構原理如圖所示：從運轉的摩擦機械系統的潤滑劑中提取一定量的油樣，經過能促進磨損微粒沉淀的特殊溶劑稀釋后，由低流量泵送到并流過透明基片。由于基片是裝在略微傾斜的斜面上的，磁場力呈梯度分布，所以微粒就粘附在底片上并接近按大小分布。基片上的磨粒經去油和固定后，便制成了鐵譜圖。

    下圖為一典型的鐵譜片, 其中沉積的顆粒表現為沿玻璃片中間的一條暗帶。

    鐵譜技術對磨粒的識別與分析主要分為定性分析和定量分析兩種方式。

    ②定量鐵譜分析：

    通常先采用鐵譜光密度計來測量鐵譜片上不同位置上磨粒沉積物的光密度，從而求得磨粒的尺寸、大小分布以及微?？偭?。
所謂光密度是投射過透明鐵譜片的光強度與透射過含有磨粒的鐵譜片的光強度之比，與磨屑的覆蓋面積成正比，那么用光密度值就可以推算鐵譜片上磨屑量的多少。
    一般在鐵譜片上55mm(大磨粒沉積處)和49mm(小磨粒沉積處)兩處測量磨粒的光密度，以AL和AS分別表示大、小磨粒光密度的讀數。通過測出鐵譜片上大、小磨粒的光密度，由此確定大磨粒和小磨粒的相對含量。
當機器在正常運轉狀態下(除磨合階段外)， AL一般稍大于AS，但差別不顯著，這說明磨損處于穩定狀態。在非正常磨損狀態下， AL將顯著地大于AS，而且磨粒量急劇增多。
因此，磨損變化程度可用磨粒數量和大小磨粒數量差值兩個特征量表示。
總磨損量Iq= AL + AS ，表示不同時間磨粒數量的變化，對應于機器的磨損量和磨損率，當嚴重磨損開始時，其數值急劇增大，稱為磨損定量指數。
大小磨粒數量差值Is= AL-AS表示不同時間磨粒尺寸比例的相對變化，反映磨損不正常程度，其數值越大說明磨損越惡化， 故稱為磨損嚴重性指數。
綜上兩個方面的影響因素，對于整個磨損情況可以用磨損指數方程：
